广告机主板功能参数介绍(RK3188方案)

作者: JOUEASY 编辑: JOUEASY 来源: 触摸一体机厂家 发布日期: 2019.11.18
信息摘要:
RK3188采用四核Cortex-A9核心,官方宣称运算速度比Cortex-A7提升35%,另有消息称,RK3188在CPU端比Tegra …

RK3188采用四核Cortex-A9核心,官方宣称运算速度比Cortex-A7提升35%,另有消息称,RK3188在CPU端比Tegra 3要快30%,在GPU端比Tegra 3快40%。除了性能强劲之外,全新28nm lp工艺还带来了更低的功耗,相比45nm LP SoC低功耗工艺,新工艺性能提升55%的,功耗节省60% 。今天我们就来介绍下广告机常用的RK3188方案中m1主板的详细信息吧!

广告机

名称:M1广告机主板

型号:RK3188

功能参数

CPU RK3188 Cortex-A9四核,最高主频1.6GHz
DDR DDR-III 1GB(2GB可选)
存储 默认标配8GB EMMC NAND芯片,可扩展至最大32GB
LVDS 30针行业标准双路LVDS接口,支持VESA/JEITA格式,最高支持1080P输出
HDMI HDMI 1.4标准显示接口,最高支持1080P输出
线路输出 支持标准左右声道线路输出(排针接口)
功放输出 8欧·6W双路音频功放输出
MIC输入 差分MIC输入(排针接口)
USB接口 2个外置竖插接口,4个内置排针接口,1个OTG排针接口
串口 2个TTL排针接口,2个TTL/RS-232兼容排针接口
TF卡 自弹式TF卡插座,最高支持32GB TF卡
摄像头 支持200万以内USB摄像头
WiFi 内置高性能USB接口WiFi模块,支持IEEE 802.11 b/g/n
蓝牙 内置高性能USB接口BT模块(选配),支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0
以太网口 10/100M自适应以太网
背光控制 行业标准液晶屏背光控制接口,支持背光开关和亮度调节
红外遥控 标准红外遥控接收头和红外接收排针接口
GPIO输入 5路GPIO输入,可扩展GPIO按键和/或数字输入量
实时时钟 超低功耗RTC电路,并可支持定时开关机
指示灯 待机指示和工作指示灯
按键 烧录键(RECOVERY)和复位键
电源输入 支持9~18V宽电压直流电源输入
环境要求 工作温度0°~70°,工作湿度0%~95%(不结露)
主板尺寸 长*宽(123.8mm*87.7mm)
安卓系统 默认Android 4.4.4,可选Android 5.1.1

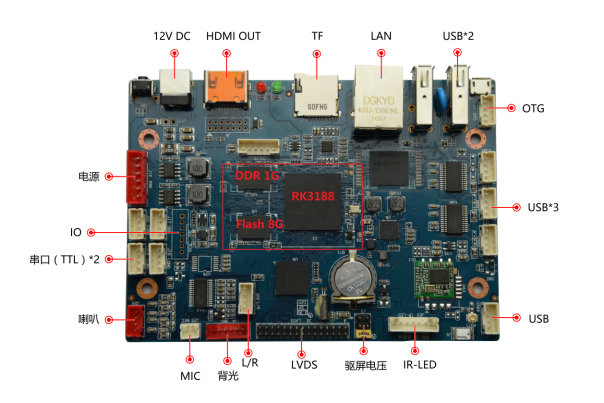

m1主板方案RK3188主板接口定义

接口定义

J1 TF卡 表贴插座 自弹式TF卡座
J2 LVDS接口 双排-2.0间距 详细定义附后
J3 驱屏跳线接口 双排-2.54间距 1-2输出12V;3-4输出5V;5-6输出3.3V
J4 背光控制接口 单排-2.0间距 1-GND|2-GND|3-ADJ|4-ON|5-12V|6-12V
J5 HDMI接口 直插插座 19针标准HDMI插座
J6 HDMI排针接口 双排-2.0间距 详细定义附后
J7 USB烧录接口 单排-2.0间距 1-V5S|2-D-|3-D+|4-GND(USB烧录/调试)
J8 USB OTG接口 表贴插座 标准Mini USB OTG插座(烧录/调试)
J10 USB 2.0接口 单排-2.0间距 1-5V|2-D-|3-D+|4-GND
J11 USB 2.0接口 单排-2.0间距 1-5V|2-D-|3-D+|4-GND
J12 USB 2.0接口 单排-2.0间距 1-5V|2-D-|3-D+|4-GND
J13 USB 2.0接口 单排-2.0间距 1-5V|2-D-|3-D+|4-GND
J14 电源输入插座 直插插座 DC-2.0mm直插插座
J15 电源开关插座 单排-2.54间距 去掉L33并外接电源开关(参考说明一)
J16 电源输入接口 单排-2.54间距 1-STB|2-5VS|3-GND|4-GND|5-12V|6-12V
J17 调试串口(COM2) 单排-2.0间距 1-RX|2-TX|3-GND|4-3.3V(TTL电平)
J18 三线串口(COM0) 单排-2.0间距 1-3.3V|2-TXD|3-RXD|4-GND(TTL电平)
J19 三线串口(COM1) 单排-2.0间距 1-3.3V|2-TXD|3-RXD|4-GND(TTL或232电平)
J20 三线串口(COM3) 单排-2.0间距 1-3.3V|2-TXD|3-RXD|4-GND(TTL或232电平)
J21 I2C扩展接口 单排-2.0间距 1-GND|2-RST|3-INT|4-SDA|5-SCL|6-3V3
J22 按键输入接口 单排-2.0间距 1-GND|2-K5|3-K4|4-K3|5-K2|6-K1|7-3.3V
J23 红外/LED接口 单排-2.0间距 1-RED||2-5VS|3-GREEN|4-IO|5-IR|6-GND|7-5VS
J24 喇叭输出接口 单排-2.0间距 1-OUTP_L|2OUTN_L|3-OUTN_R|4-OUTP_R
J25 MIC输入接口 单排-2.0间距 1-MIC|2-GND
J26 音频线路输出 单排-2.0间距 1-LO_L|2-LO_R|3-GND|4-NC
J27 以太网接口 直插插座 标准RJ45以太网口(带LED)
J28 竖插USB接口 直插插座 标准竖插USB Type A插座
J29 竖插USB接口 直插插座 标准竖插USB Type A插座
IR 红外遥控头 直插封装 红外遥控接收头
D18 运行指示灯 直插LED 绿色运行
D20 待机指示灯 直插LED 红色待机
SW1 烧录模式按键 直插按键 开机长按进入RECOVERY烧录模式
SW2 运行复位按钮 表贴按键 主板运行时复位重启用
ANT1 天线接口 IPEX WiFi/BT外置天线接口
BT1 纽扣电池座 CR1220 卡扣式电池座。
