「滑轨屏篇」互动滑轨屏方案介绍

作者: joueasy 编辑: joueasy 来源: 滑轨屏厂家 发布日期: 2019.09.27
信息摘要:
互动滑轨屏又称滑轨电视,由轨道、液晶屏幕、红外感应器、主机等组成,可以上下左右控制液晶屏幕,当液晶屏幕移动到预定点位时,将自动播放该部分的视…

互动滑轨屏又称滑轨电视,由轨道、液晶屏幕、红外感应器、主机等组成,可以上下左右控制液晶屏幕,当液晶屏幕移动到预定点位时,将自动播放该部分的视频内容并与观众产生互动, 那么,互动滑轨屏方案具体包含哪些内容呢?

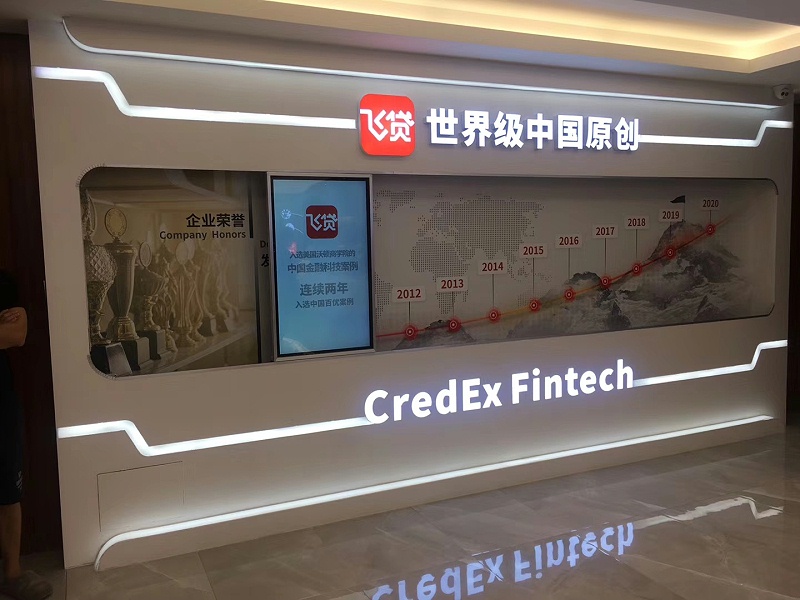

互动滑轨屏效果图


互动滑轨屏基本参数

类别

配件参数名称 规格

电动滑轨



导轨长度 2m-100m
导轨驱动 电动(手动)
电机 48V直流无刷电机
电机控制器 提供RS485串口,控制产品的移动
工业测距模块 提供TTL串口,测量误差精度± 2 mm
电源适配器 输入AC110V~240V、输出DC 24V
液晶面板 液晶屏尺寸 22寸-98寸
最大分辨率 1920×1080 / 3840*2160
显示色彩 16.7M
点距(mm) 0.484×0.484
可视角度 178°/178°
亮度 500cd/㎡
对比度 4500:1
响应时间 6ms
使用寿命(hrs) ≥60000
触摸面板 规格 红外/电容多点触摸屏
定位精度 ±2mm
透光率 ≥92%
硬度 7H
点击方式 10点触摸
响应时间 ≤10ms
输出分辨率 4096×4096
使用寿命 单点大于6000万次
电脑 主板(可选) 工控主板
CPU(可选) I5-6200U
内存(可选) DDR3 4G/8G
硬盘(可选) 120G/256G固态硬盘
USB2.0/串口 USB接口即插即用,内置USB口四组
COM 1
音频 喇叭 内磁式立体功放,2.2W功放板 8Ω10W喇叭2个
网口 RJ45 外置RJ45八芯标准网络接口
输出 信号接口 VGA、HDMI
OSD显示 菜单语言 中文/英文(需多种语言可选)
功率 输入电压 交流100~240v 50/60HZ
最大功率损耗 ≤280W
待机功率损耗 ≤3W
外观 材质 防尘防爆钢化玻璃、冷轧板钢制机柜
外观颜色 白色/黑色/客户订制
外形尺寸 630X370X38mm
安装方式 壁挂式
环境 工作温度/湿度 0℃~50℃/20%~80%
存储温度/湿度 -10℃~60℃/5~95%


滑轨屏系统


一、系统介绍:
滑轨屏系统是一种在类似坐标轴的展墙上布置展板,同时在前面安置一组可滑动的机械结构以悬挂滑轨屏。预先在背景墙上不同的位置布置了感应触点,滑轨屏在轨道上移动时,每感应到一个触点便会自动播放相应的内容,内容可以是图片、文字或者视频 。

二、系统组成:
屏、轨道、安装支架、感应控制器、电机控制装置、背景展板、移动控制软件、感应播放软件

三、系统原理:
根据预先设计的方式在背景墙前面安装固定好滑轨,并且在滑轨上布置若干红外感应触点,给滑轨屏装上红外感应装置。当屏在轨道滑动时,一旦触发了预先布置的红外感应触点,红外感应装置便会把信号反馈给控制主机,此时主机会控制液晶屏播放相对应的内容。每个感应触点对应的播放内容都是预先设置好的,当没有观众滑动液晶屏时,它将自动循环播放当前内容。

四、系统特点:

滑轨长度根据现场环境定制,导轨接触良好、压力均匀、跟踪灵活,控制识别系统反应灵敏;
1.可自定义背景底图或者背景视频;
2.可自定义感应点数量及内容;
3.可自定义播放窗口位置和大小;
4.可播放视频、图文多种信息,支持轮循播放;
5.支持管理后台数据更新,可实时上传,无缝对接。

五、系统功能:
1.观众用手推动液晶屏移动,即可切换播放内容。
2.支持触摸屏互动。
3.通过设置不同的触点可以让液晶屏显示相对应的不同内容。
4.表现内容多样,播放画面与背景墙内容紧密结合,可以是图片、文字或者视频。

六、技术特色:
1.采用感应触发方式,系统反应迅速,画面切换流畅无延迟。
2.采用手推的交互形式,每个感应触点的展示内容都与背景墙当前内容相关,虚实结合,表现形式新奇,创造了一种全新的互动方式,系统展示的内容、感应触点的位置和数量都可以方便地更改。
3.应用品质优良的钢结构轨道,确保液晶屏滑动顺畅,长时间使用无变形。

七、产品优势:
1.将电子显示与传统展板设计有效的结合,保持整体设计风格
2.增强交互式体验,内容做到动静结合
3.滑轨组件体验舒适、无顿挫感,维护方便
4.性价比高,广泛的用于展览展示行业

八、安装注意事项:
1.屏幕前方需留有一定的互动空间。
2.注意轨道电视安装的高度,便于观众操作。
3.注意屏幕、感应器、电脑主机的线路问题

4.轨道安装固定的包边装饰。
