什么是视频分配器?视频分配器在液晶拼接屏电视墙系统中的应用

作者: JOUEASY 编辑: JOUEASY 来源: 液晶拼接屏十大品牌 发布日期: 2019.10.21
信息摘要:
所谓的视频分配器、说简单点就是一个信号处理装置,其较为突出的优势就在于其可以将同一个视频信号分多路传输到不同的显示设备上。以便实现在不同类型…

所谓的视频分配器、说简单点就是一个信号处理装置,其较为突出的优势就在于其可以将同一个视频信号分多路传输到不同的显示设备上。以便实现在不同类型的显示设备间实现同内容的实时播放。而在拼接电视墙监控系统中为什么会应用到分配器呢?这就得从监控显示系统的自身特性说起:

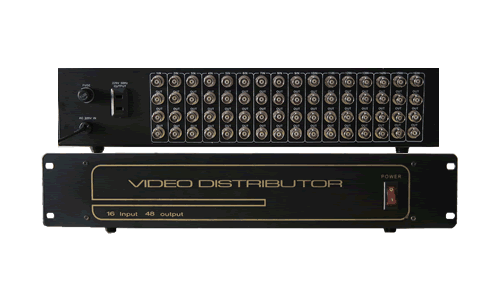

视频分配器

通常在监控显示系统中、一路摄像机说获得的视频信号需要同时传输给视频矩阵切换器、硬盘录像机以及监视器等设备,以便实现信息的实时监控。如果选用其它的信号处理设备的话就不能满足在保证信号质量的情况下进行信号的划分。而视频分配器却能很好的满足这一点要求。还有在某一些拼接大屏幕显示系统中、用户也是选择分配器作为主要的信号处理设备。当然、液晶拼接墙所需要的信号处理设备往往是由用户的实际使用需求所决定的,除了分配器外常用的还有视频矩阵、处理器、切换器等。

在这我们就简单的介绍一下是什么样的原因使得视频分配器所输出的信号质量不受影响:

首先是说一下信号幅度要求:根据国际标准所有视频设备之间的匹配阻抗为75Ω、视频复合信号为1VP-P(视频信号幅度+行切同步信号幅度)、同步信号幅度为0.3 VP-P、副载波信号幅度为0.3 VP-P,当同步信号小于允许值时会造成显示图像抖动或跳动、副载波信号小于允许值时拼接屏上所显示的图像就会出现闪烁或时有时无等情况。

其次是视频信号的通道带宽:通常情况下为10MHZ、但在某些特殊的情况下才能够达到7MHZ也能使用。根据视频信号显示图像清晰度与带宽之间的经验统计数据可知1MHZ带宽相当于80线。但视频信号分配器的带宽只有3MHZ~4MHZ、而选用的摄像机图像清晰度可达到480线时,就算经过视频信号分配器也只能显示出240线~320线的图像效果、显然选用这样的视频信号分配器是得不偿失的。

还有就是视频信号分配器的相频特性是用差分增益和差分相位表示的。通常情况下差分增益指数为3%~5%、差分相位指数为3°~5°。如低于这个值就会使显示的彩色图像与原有图像的色彩发生色差、严重时大红色会出现紫红色、蓝色和绿色的颜色混淆不清等。


就目前市场上的视频分配器而言、多数都是8路或16路整合在一起的,但由于工艺设计不合理、通常相邻两路的图像会发生串扰,其中这类情况是完全可以避免的、只要信号分配器的路间隔离度一般要求在50db以上就能降低此类情况的发生。但某些厂家因为种种原因、其生产的分配器往往都不能达标。


众所周知,在液晶拼接监控电视墙视系统的建设过程中、凡采用视频电缆线将每一路摄像机图像信号传输到监控中心的,其线材短的有几十米、长则几百米。而且在多数情况下线缆周围会存在许多的干扰、其中部分干扰会叠加到线缆传递的图像上。干扰弱一点的会使系统信噪比下降、干扰重的则会直接影响液晶拼接单元上的显示效果。所以现在市面上的部分视频分配器在确保其电性能的基础上、在其信号输入口增加了抗干扰抑制电路,使每一路输入口的共模抑制能力达到50db。如此才能在保证视频信号分配的图像质量的同时对视频信号传输过程中起到一定的共模干扰抑制作用。
