拼接大屏驱动板卡的特点和使用要求说明

作者: JOUEASY 编辑: JOUEASY 来源: 中亿睿 发布日期: 2019.11.20
信息摘要:
拼接大屏驱动板卡上比较重要的集成电路是主控芯片(Sealer芯片)和微控制器(MCU)。拼接大屏驱动板卡的输入接口通过连接线与计算机主板显卡…


拼接大屏驱动板卡上比较重要的集成电路是主控芯片(Sealer芯片)和微控制器(MCU)。拼接大屏驱动板卡的输入接口通过连接线与计算机主板显卡主控芯片相连,输出接口通过一条或者两条信号传输排线与液晶面板相连。 简单的说拼接大屏驱动板就相当于连接主机和显示器的一个元件,主机通过驱动板输入信息然后通过驱动板连接显示器输出。那么 拼接大屏驱动板卡有哪些特点和使用要求呢?今天,就跟随中亿睿小编来了开开视野吧!

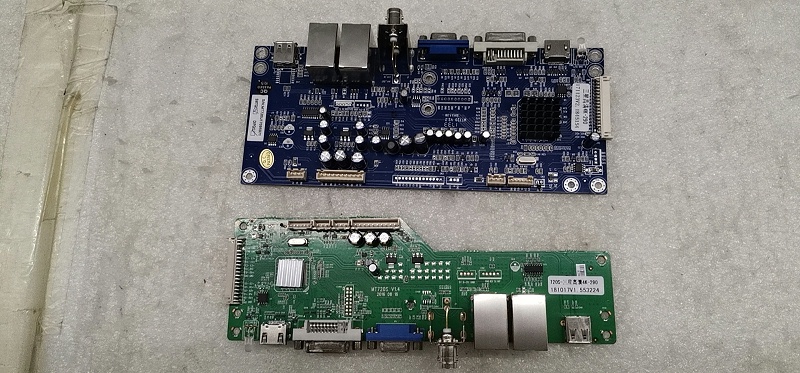

拼接驱动板卡


拼接大屏驱动板卡有哪些特点:

(1) 支持4K输入,直接驱动全系列的大尺寸4K  60HZ液晶屏,可以实现点对点显示,显示画面无压缩拉伸,显示效果更清晰逼真。
(2) 支持DP信号输入。
(3) 输入的信号支持90度、180度、270度翻转,翻转效果极佳。
(4) 支持机器码(地址码),行列地址眼见即所得,填入控制软件即可,再也不用为计算二进制而烦恼。
(5) 信号自动检测功能,当检测到有信号输入时,会自动切换到该信号源。
(6) 支持USB 升级软件维护方便,不支持USB播放媒体文件。
(7) 支持HDMI1.4(3840×2160@30HZ)和HDMI2.0(3840×2160@60HZ)输入。
(8) 支持开一路信号(信号可以支持达到4k)进行整屏的漫游、叠加(可选)。

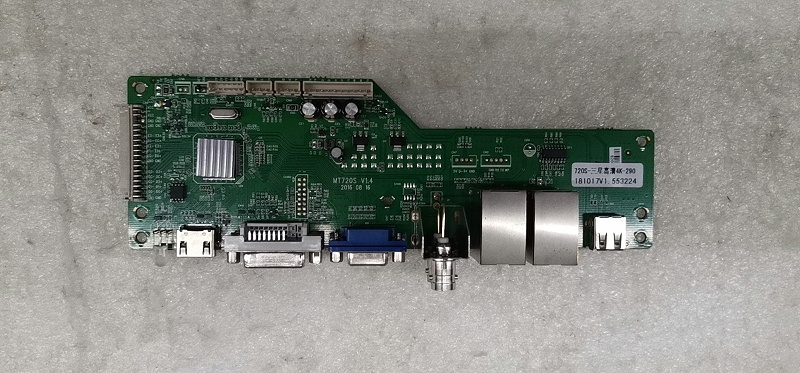

拼接驱动板卡
拼接大屏 驱动板卡使用要求:
* 相对湿度≤80%.
* 存储温度 -10~+60度.
* 使用温度  0~+40度.
* 整机装配和运输过程中注意防静电处理.
* 整机装配时,可下装或侧装,但不要使板子变形或扭曲,勿受重压.
* 各端子孔的开孔不要过小,特别是HDMI端子开孔,以免安装时整机变形导致挤压端子.
* RGB  DVI插座的开孔推荐不要使用RGB  DVI插座上的螺丝固定在您的结构挡板上.
* 本板和配套的模块板之间的连接线不可过长,否则可能会影响性能和图像质量.
* 整机内部配线合理,各连接线尽可能不要直接从PCB板上穿越,特别是从主芯片上方穿越,以免影响整机EMC的性能.
* 为了整机达到更好的EMC效果,建议主板和屏之间连接的LVDS双绞紧密,尽可能采取屏蔽线,有条件的在靠近板端的线上穿上磁环.
* 主板的HDMI和HDCP都已经通过相关认证,但只是内部标准测试认证,如果您需要合法使用HEMI和HDCP功能,请自行到相关协会申请成为会员.
* 本产品在板卡和外包装上都有ROHS标识,符合ROHS标准。
