名称：HDMI/DVI矩阵切换器
型号：YR-HDMI0404 / YR-YR-HDMI0808
YR-HDMI01616 / YR-HDMI3232
品牌：中亿睿
服务：质保一年
0755-27807696
HDMI/DVI矩阵切换器
产品参数
|
视频 |
协议 |
支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议 |
|
|
增益 |
0 dB |
|
|
像素带宽 |
165MHz, 全数字 |
|
|
接口带宽 |
2.25Gbps,全数字 |
|
|
最大支持分辨 |
Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, |
|
|
位时钟抖动 |
<0.15 Tbit |
|
|
位上升时间 |
<0.3Tbit (20%--80%) |
|
|
位下降时间 |
<0.3Tbit (20%--80%) |
|
|
最大传输延时 |
5nS(±1nS) |
|
|
切换速度 |
200 ns(最长时间) |
|
|
信号类型 |
HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S.信号 |
|
视频输入 |
接口 |
HDMI－A型，19针，母头 |
|
|
信号强度 |
T.M.D.S +/- 0.4Vpp |
|
|
最小/最大电平 |
T.M.D.S 2.9V/3.3V |
|
|
输入EDID |
通用EDID |
|
|
阻抗 |
<75Ω |
|
|
最大直流偏置误差 |
15mV |
|
|
建议最大输入距离 |
小于20米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
|
视频输出 |
接口 |
HDMI接口，19针，母头 |
|
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|
|
阻抗 |
<75Ω |
|
|
建议最大输出距离 |
小于15米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
|
RS232 |
RS232IN |
RS232公接口(2--3，3--2，5--5,其它脚位悬空) |
|
|
RS232OUT |
RS232 公接口（2-2，3-3，5--5其它脚位悬空） |
|
设备规格 |
电源/功率 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源；功率：根据机箱大小及设备路数决定 |
|
|
温度/湿度 |
储存、使用温度: -20°~ +70°C; 湿度:10%~90% |
|
|
机箱规格/重量 |
标准机箱：1.5U,2U,6u；重量：根据机箱大小及设备路数决定 |
● 集研发、生产、销售及安装为一体的大型拼接屏制造厂商
● 近1000平方的标准生产车间，注册资金1000万
● 30多个系列，商用显示产品超过200+款，满足一站式采购需求
● 汇聚经验丰富的外观ID设计师、结构工程师、施工安装等服务团队
● 提供结构设计、模具制造、钣金外壳加工、表面处理等整体解决方案
● 已为众多安防和商用显示项目提供个性化产品定制服务，获得客户一致认可
● 拥有严格的质量管理体系，自动化流水生产线。
● 通过ISO9001体系认证，ISO14001:2004环境管理体系
● 荣获CCC、CE、FCC、ROHS、UL认证、节能认证等权威认证，支持政府投标项目
● 与德邦、顺丰、百腾等多家物流公司长期合作，每笔订单都保价，碎屏包赔
● 产品提供1-3年质保和免费售后维护，100家售后服务网点
● 技术人员7*24H快速响应，提供电话、网络指导及上门维修服务
HDMI/DVI矩阵切换器
产品性能
1、 采用美国进口处理器，运行速度更快，系统更稳定；
2、 采用大规模高分辨率芯片，具有长线驱动功能；
3、 采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果；
4、 采用可编程逻辑阵列电路（CPLD），性能更稳定；
5、 内置可扩展64个场景控制存储模式；
6、 输入和输出接口均采用静电保护电路，性能更稳定；
7、 兼容市场所有同类产品的代码和指令；
8、 全贴片SMD工艺，特有ESD静电保护功能；
9、 本产品设计中采用双核处理技术，有更优秀的整体性能，并且在并发多任务时，会根据每个不同的需求来进行合理的协调，让每一项任务都可以在最理想的运行条件下完成运算，从而提高工作效率，用户也同时可以在多个应用环境中进行快速切换，这样会让用户在同时进行多项任务时，仍然可以井井有条地完成所有的任务，避免了和大屏幕拼接系统连接时出现死机、切换速度慢和不能接收命令的现象；
10、 本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控、手动控制和RS232控制功能，用户可以方便的完成演示过程中的信号切换；
11、 HDMI矩阵切换器是专门为计算机显示信号以及高分辨率HDMI图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、大屏拼接、电化教学、指挥控制中心、多媒体会议室等场合；
12、 本产品带有断电现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种中控系统设备配合使用；
13、 全球通用宽电压开关电源设计，可适应交流100-240V，50/60Hz；
14、 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比；
15、 支持分辨率为1920x1200 60hz的刷新频率和1024x768 200Hz的刷新频率
HDMI/DVI矩阵切换器

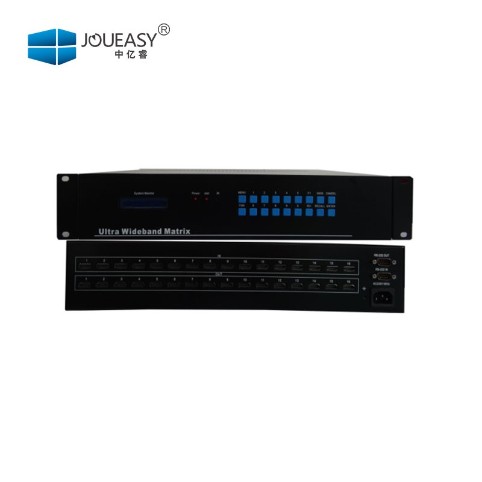

产品图片
